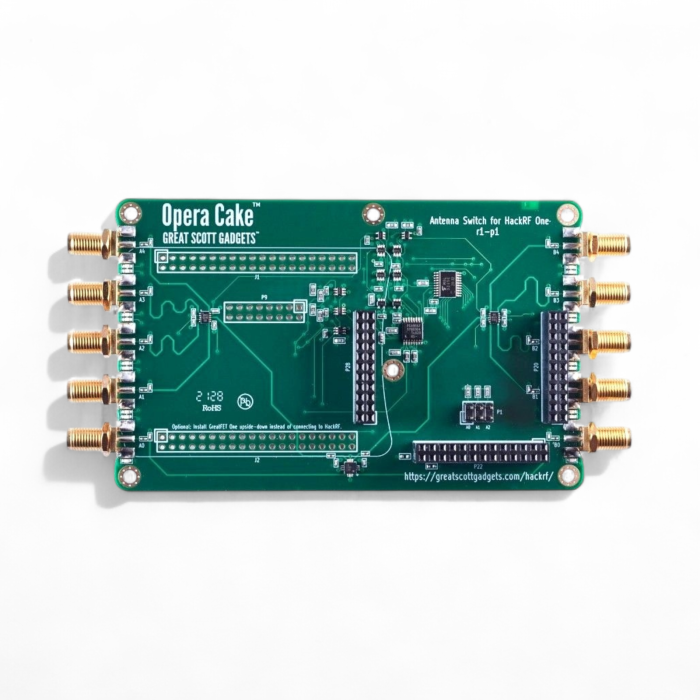

Opera Cake - Antenna Switch for HackRF

Opera Cake ist eine Zusatzplatine zur Antennenumschaltung für das Software Defined Radio HackRF One & Pro. Die Konfiguration erfolgt über die Kommandozeile (Terminal). Dabei kann die Portumschaltung entweder manuell gesteuert oder automatisch – abhängig von Frequenz oder Zeit – erfolgen. Das Gerät bietet zwei Haupt-Ports, die jeweils mit bis zu acht weiteren Ports verbunden werden können. Es lässt sich flexibel entweder als zwei 1×4-Switches oder als einzelner 1×8-Switch nutzen. Der empfohlene Frequenzbereich liegt zwischen 1 MHz und 4 GHz.

Wenn HackRF One zum Senden verwendet wird, kann Opera Cake dessen Ausgangssignal automatisch an die entsprechenden Sendeantennen sowie an externe Filter, Verstärker usw. weiterleiten. Es sind keine Änderungen an der bestehenden SDR-Software erforderlich, die vollständige Steuerung ist vom Host aus möglich.

Opera Cake erweitert zudem die Einsatzmöglichkeiten von HackRF One als Spektrumanalysator. Die Antennenumschaltung erfolgt mit der hackrf_sweep-Funktion, die den gesamten Frequenzbereich in unter 1 Sekunde durchsuchen kann. Die automatische Umschaltung während eines Sweeps ermöglicht die Nutzung mehrerer Antennen über einen breiten Frequenzbereich hinweg.

Weitere Informationen finden Sie auf der Website von Great Scott Gadgets.
